|
熱鍍鋅螺母的價(jià)格：點(diǎn)擊獲取價(jià)格明細(xì)
產(chǎn)品詳情
螺母熱鍍鋅處理和螺母熱浸鋅處理，這二種的方式其實(shí)是一樣的，只是稱(chēng)呼不同，熱鍍鋅螺母是依據(jù)GB/T6170和GB/T52的國(guó)家標(biāo)準(zhǔn)來(lái)生產(chǎn)的。這里面，GB/T6170的
熱鍍鋅螺母級(jí)別8級(jí)，而GB/T52的國(guó)標(biāo)熱鍍鋅螺母，它的級(jí)別是4級(jí)，對(duì)應(yīng)的材料分別是35鋼和A3鋼。
GB/T6170或GB/T52國(guó)標(biāo)螺母在熱鍍鋅之前螺紋等級(jí)必需位于公差8級(jí)和4級(jí)之間，熱鍍鋅處理完成后不允許再次修整，除螺紋外的其它公差外，
國(guó)標(biāo)螺母在熱鍍鍍鋅后不能影響零件的裝配性能。
GB/T6170國(guó)標(biāo)熱鍍鋅螺母的表面光潔度會(huì)略差于普通鍍鋅的螺母，但防銹性能遠(yuǎn)遠(yuǎn)高于普通鍍鋅螺母。GB/T52國(guó)標(biāo)熱鍍鋅螺母是冷墩毛壞時(shí)擴(kuò)孔四十絲并用加大絲攻攻牙,使得螺母熱鍍鋅完成后的螺紋剛好和鍍鋅厚層相抵消，從而在安裝時(shí)獲得較好的通過(guò)性.
無(wú)錫泛奧熱鍍鋅螺母是在冷墩毛壞時(shí)只做微擴(kuò)孔處理而不攻牙,在完成熱鍍鍍鋅后再做攻牙處理,這款熱鍍鋅螺母的好處是可用通止規(guī)來(lái)檢測(cè)螺紋的精度。
一般熱鍍鋅螺母在攻牙完成后需要在牙紋上涂上一層防銹油，以防止螺紋存放時(shí)間過(guò)長(zhǎng)而引起牙紋氧化。
為了滿(mǎn)足不同用戶(hù)的設(shè)計(jì)需求，泛奧可以提供二種類(lèi)型的熱鍍鋅螺母。一種是先擴(kuò)孔再熱鍍鍍鋅的產(chǎn)品，還有一種是先鍍好鋅后，再加孔內(nèi)螺紋，這一種比較特殊，但有些用量比較大的客戶(hù)會(huì)有需要，因?yàn)檫@個(gè)類(lèi)型的熱
鍍鋅螺母可以保證百分之百的無(wú)阻礙配合螺絲擰入。
其實(shí)熱鍍鋅螺母就是一種為了不讓產(chǎn)品生銹而研發(fā)的一種防銹工藝，它可以將一顆普通在室外只能使用一年就生銹的螺帽變成30年不生銹，是不是很神奇？其實(shí)也不神奇，簡(jiǎn)單點(diǎn)就是熱
浸鋅螺母的表面鍍層厚度比一般的處理方式要厚的多而已，基本上都在40um以上,但螺紋其實(shí)是一個(gè)很精密的工藝，要是把螺紋鍍成這么厚，肯定就會(huì)影響到它的安裝能不能操作，所以為了考慮和螺栓的配合方便，我們會(huì)將熱
浸鋅螺母的內(nèi)孔變大，也就是我們常說(shuō)的熱鍍鋅加大螺母。
我們先分析一下熱鍍鋅螺母標(biāo)準(zhǔn)。目前的市場(chǎng)，泛奧公司可以提供的熱鍍鋅螺母標(biāo)準(zhǔn)只有二種，一種是GB6170的8級(jí)熱鍍鋅螺母國(guó)標(biāo)，一種是GB52的4.8級(jí)熱鍍鋅螺母標(biāo)準(zhǔn)。那么用戶(hù)如果需要比如GB6175的加厚螺母熱
鍍鋅處理怎么辦呢？實(shí)話(huà)實(shí)說(shuō)，如果在使用量不大的情況下，我們還真沒(méi)辦法提供，只有達(dá)到一定的起訂量了，我們才會(huì)按要求訂制熱鍍鋅螺母規(guī)格。那具體起訂量是多少呢，這個(gè)要根據(jù)實(shí)際規(guī)格才能確定了。
是不是感覺(jué)圖片的熱鍍鍍鋅螺母好難看。哈哈，這個(gè)就是熱鍍鍍鋅螺母的特別之處了，它相比電鍍鋅螺母，光潔度和亮度就差的太遠(yuǎn)了，熱鍍鋅處理技術(shù)是一種簡(jiǎn)單粗暴的方式，它唯一的目的就是為了讓一顆普通的螺母具備強(qiáng)大的防腐性能，而對(duì)外觀(guān)是沒(méi)有太高的要求的。沒(méi)有對(duì)比就沒(méi)有傷害，我們來(lái)一張電鍍鋅螺母看一下：
是不是特別漂亮。可是光漂亮沒(méi)用啊，它要是和熱鍍鍍鋅螺母的使用環(huán)境一樣，三天就會(huì)生銹了，容小編偷笑一回。。。。。。
就因?yàn)槁菽副砻嫣幚矸浅５穆闊ㄏ嚓P(guān)處理工藝可以查看其它文章，我們是專(zhuān)業(yè)熱鍍鋅產(chǎn)品生產(chǎn)銷(xiāo)售企業(yè)，發(fā)布了N多篇熱鍍鋅處理的相關(guān)知識(shí)，相信很容易就能找到相關(guān)文章），所以并不是所有的標(biāo)準(zhǔn)都能提供，比如GB6172的薄螺母，比如上面說(shuō)的GB6175的厚螺母，再比如細(xì)牙螺母，這些目前都是供貨空白區(qū)域。
最后說(shuō)一下熱鍍鋅和熱浸鋅處理的不同之處在于溫度的控制，具體細(xì)節(jié)可以查詢(xún)我們發(fā)布的文章，有詳細(xì)的說(shuō)明。通常來(lái)說(shuō)，我們把8級(jí)熱鍍鋅螺母標(biāo)準(zhǔn)會(huì)叫它熱鍍鋅螺母，而把4級(jí)或是4.8級(jí)熱鍍鋅螺母規(guī)格稱(chēng)為熱浸鋅螺母。再簡(jiǎn)單來(lái)說(shuō)，其實(shí)熱鍍鋅螺母和熱浸鋅螺母是一樣的產(chǎn)品，只是叫法不同，用戶(hù)不用糾結(jié)此事。
對(duì)于熱鍍鋅緊固件來(lái)說(shuō)，螺母的熱鍍鋅處理和螺栓的熱鍍鋅處理是完全不同的。簡(jiǎn)單來(lái)講，熱鍍鋅螺母要麻煩的多。所以很多用戶(hù)在采購(gòu)一些非常規(guī)的熱鍍鋅螺母時(shí)，會(huì)發(fā)現(xiàn)很少有供應(yīng)商能滿(mǎn)足要求，就是因?yàn)槁菽傅奶幚韺?shí)在是太麻煩了，如果沒(méi)有數(shù)量的支撐，根本不會(huì)有企業(yè)會(huì)安排生產(chǎn)。
區(qū)別在哪？不管是螺栓還是螺母，它都屬于標(biāo)準(zhǔn)件，如果我們需要把螺栓熱鍍鋅，只要把標(biāo)準(zhǔn)的螺栓進(jìn)行處理就可以了。但是螺母卻不可以，如果你把一批標(biāo)準(zhǔn)的螺母直接去
熱鍍鋅處理，我可以保證，你一顆都無(wú)法使用。想知道為什么嗎？
標(biāo)準(zhǔn)的螺母生產(chǎn)，是以能過(guò)通止規(guī)來(lái)檢測(cè)它的螺紋是否合格，所有的鉆孔和攻牙，都是按照國(guó)標(biāo)的要求加工生產(chǎn)，這些螺紋的設(shè)計(jì)是以不處理的前提來(lái)制定標(biāo)準(zhǔn)的，如果用這種標(biāo)準(zhǔn)的螺母去
熱鍍鋅處理，鋅液會(huì)把螺紋填充，導(dǎo)致螺母沒(méi)辦法和螺栓配合，本身來(lái)講，外螺紋的熱鍍鋅處理就要比內(nèi)螺紋的熱鍍鋅處理簡(jiǎn)單方便的多了。那么我們要怎么解決這個(gè)問(wèn)題呢？
根據(jù)國(guó)內(nèi)外的實(shí)驗(yàn)，要想讓熱鍍鋅螺母能像標(biāo)準(zhǔn)螺母一樣正常使用，我們要將螺母的內(nèi)孔擴(kuò)大，然后用加大絲攻再將螺紋攻出來(lái)，具體要擴(kuò)多大的孔，需要計(jì)算出鍍鋅的厚度，不同規(guī)格的螺母，擴(kuò)孔參數(shù)也不一樣的。所以
熱鍍鋅螺母質(zhì)量的好壞，跟企業(yè)的生產(chǎn)數(shù)據(jù)有直接關(guān)系。按此流程生產(chǎn)出來(lái)的螺母，是沒(méi)辦法按照國(guó)標(biāo)技術(shù)條件來(lái)檢測(cè)判斷質(zhì)量好壞。這需要企業(yè)有很高的質(zhì)量控制意識(shí)，并具備長(zhǎng)時(shí)間的從業(yè)經(jīng)驗(yàn)方能完成這項(xiàng)工作。
看上面這張圖片，它是二顆4.8級(jí)的熱鍍鋅螺母。下面我們就來(lái)分析一下4.8級(jí)熱鍍鋅螺母和8級(jí)熱鍍鋅螺母的一些區(qū)別。4.8級(jí)熱浸鋅螺母的材料是普通Q235生產(chǎn)，它不作熱處理，在生產(chǎn)的過(guò)程中，用鉆頭先打孔，然后用加大絲攻攻牙后，直接就可以進(jìn)行熱浸鋅處理。目前公司常備的4.8級(jí)
熱鍍鋅螺母的標(biāo)準(zhǔn)是按國(guó)標(biāo)GB52來(lái)生產(chǎn)。這個(gè)GB52的標(biāo)準(zhǔn)指的是螺母的厚度以及對(duì)邊的尺寸，就尺寸來(lái)說(shuō)，M8、M10、M12這三個(gè)規(guī)格的區(qū)別最大，通常來(lái)說(shuō)，GB52的螺母標(biāo)準(zhǔn)，它的對(duì)邊比GB6170的對(duì)邊要大一些。這個(gè)具體可以來(lái)電話(huà)咨詢(xún)。

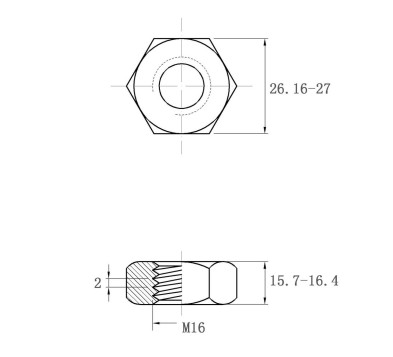

看到上面的圖片，螺母上打了一個(gè)10，它是表示螺母的級(jí)別是10級(jí)的，其實(shí)這個(gè)10級(jí)的熱鍍鋅螺母很少用到，絕大多數(shù)都是用8級(jí)熱鍍鋅螺母。為什么放這個(gè)10級(jí)螺母的圖片呢，因?yàn)檫@個(gè)“10”的印記打的非常清楚，如果是8級(jí)熱鋅螺母，在相同的位置也會(huì)打一個(gè)“8”的字，有一個(gè)特殊行業(yè)用到的螺母，上面的印記不是數(shù)字而直接印的是材料牌號(hào)，它就是化工專(zhuān)業(yè)螺母標(biāo)準(zhǔn)，對(duì)應(yīng)的材料為“35CrMo”，國(guó)標(biāo)代號(hào)為HG/20634，它主要用于石油設(shè)備和壓力容器等行業(yè)，同樣的規(guī)格，它的技術(shù)參數(shù)是不同的，我們以下面的HG/T20603標(biāo)準(zhǔn)M16的螺母為例：

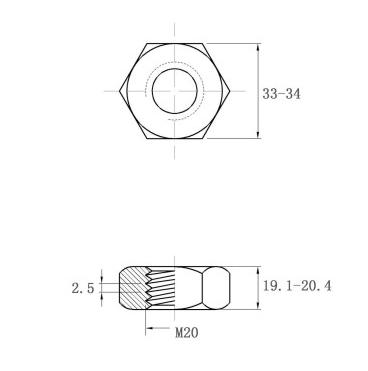

看上圖所示，它的六角對(duì)邊是27毫米，而我們常用的國(guó)標(biāo)GB/T6170只有24毫米，整整寬了3個(gè)毫米，對(duì)于一顆螺母來(lái)說(shuō)，這個(gè)差距已經(jīng)很大了，我們?cè)賮?lái)看它的厚度，HG/20634標(biāo)準(zhǔn)M16的厚度是16毫米，而GB/T6170則只有14毫米，也就是說(shuō)，同樣的規(guī)格，化工專(zhuān)用六角螺母的尺寸要偏大，而且材質(zhì)是合金鋼。我們?cè)賮?lái)分析一下常的M20毫米螺母的參數(shù)，請(qǐng)看下圖：
同樣這個(gè)對(duì)邊也是寬了4毫米了，因?yàn)闃?biāo)準(zhǔn)GB/T6170的相同規(guī)格，對(duì)邊只有30毫米啊，所以我們從這二個(gè)常用規(guī)格的對(duì)比中就看出來(lái)了，化工專(zhuān)用六角螺母的技術(shù)要求和機(jī)械性能相對(duì)于國(guó)標(biāo)螺母來(lái)說(shuō)，它的要求更要嚴(yán)格一點(diǎn)。
熱鍍鋅螺母，擴(kuò)孔后再處理，雖然配合螺紋是沒(méi)什么問(wèn)題，但這種生產(chǎn)辦法其實(shí)很難把每一顆螺母的公差都控制到一樣，因?yàn)殄冧\層總是有薄有厚，這個(gè)是無(wú)法完全做到每一個(gè)點(diǎn)的鋅層厚度完全一致。所以總會(huì)發(fā)現(xiàn)熱浸鍍鋅螺母的螺紋上有毛刺的現(xiàn)狀，如果毛刺過(guò)多，就會(huì)不好旋轉(zhuǎn)。有些企業(yè)為了保證讓每一顆螺母都能旋轉(zhuǎn)順暢，就提出了另一種方案：先將螺母打個(gè)孔，但不攻牙，然后
熱鍍鋅處理，熱鍍鋅處理完成后，再進(jìn)行最后一道攻牙，這樣就能保證螺母的每顆牙紋都是順暢的，其實(shí)這也是很好的一個(gè)解決辦法。
|
